TUTO: Entretien et démontage des pédales Shimano Saint

Entretien des pédales Shimano Saint PD-MX80

Les pédales, comme toute pièce contenant un ou des roulements doivent être entretenu assez régulièrement pour que ces derniers ne s'encrassent pas et que la pièce conserve une bonne fluidité et durée de vie.
Démontage, nettoyage et réglage du jeu des pédales Shimano Saint.

OUTILS:

Clés plates de 20, 15, 10 et 7 (ou cliquet)
Graisse
Chiffon

ETAPES:

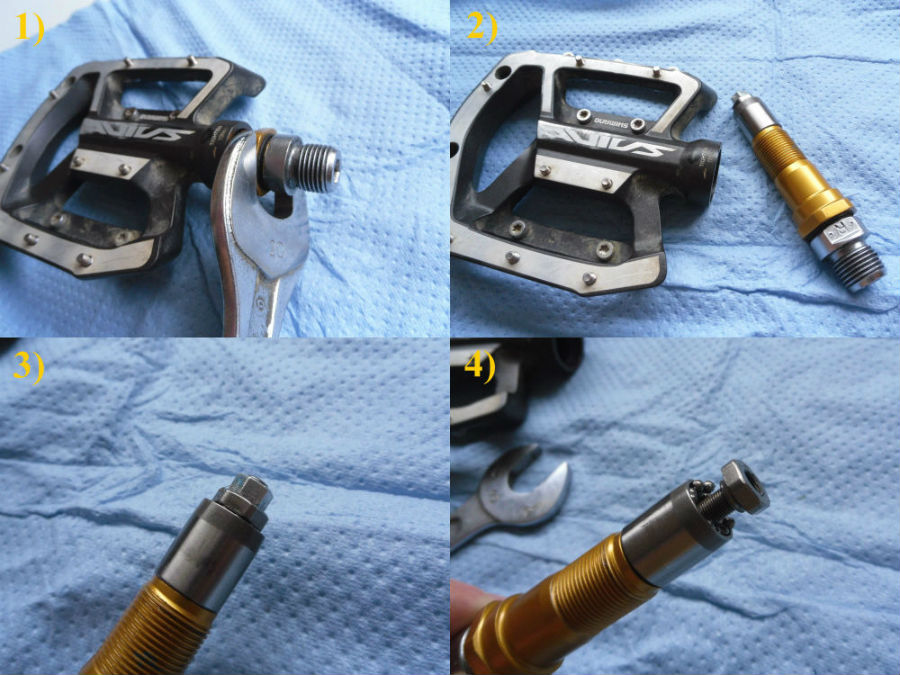

1)
1) Avec la clé plate de 20, dévisser la partie orangée (sens contraire pour la droite).
2) Une fois sorti, nettoyer l'axe avant d'attaquer la suite.
3) Dévisser le contre-écrou avec la clé de 7 (sens contraire pour la droite).
4) Dévisser l'écrou. Attention à ne pas perdre de billes, il doit y en avoir 12.

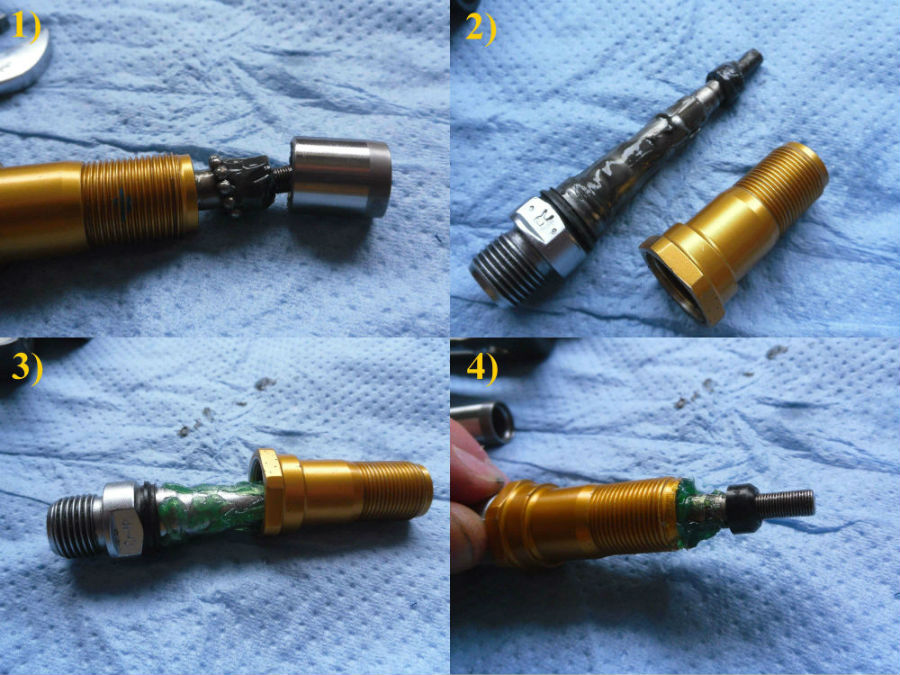

2)
1) Retirer la coupelle, récupérer les billes du second roulement, il y en a 12 aussi.
2) Séparer les deux pièces et les nettoyer, attention à la pièce noire qui sépare les roulements ainsi qu'au joint.
3) Graisser les pièces et les réassembler.
4) Graisser et remettre en place les billes.

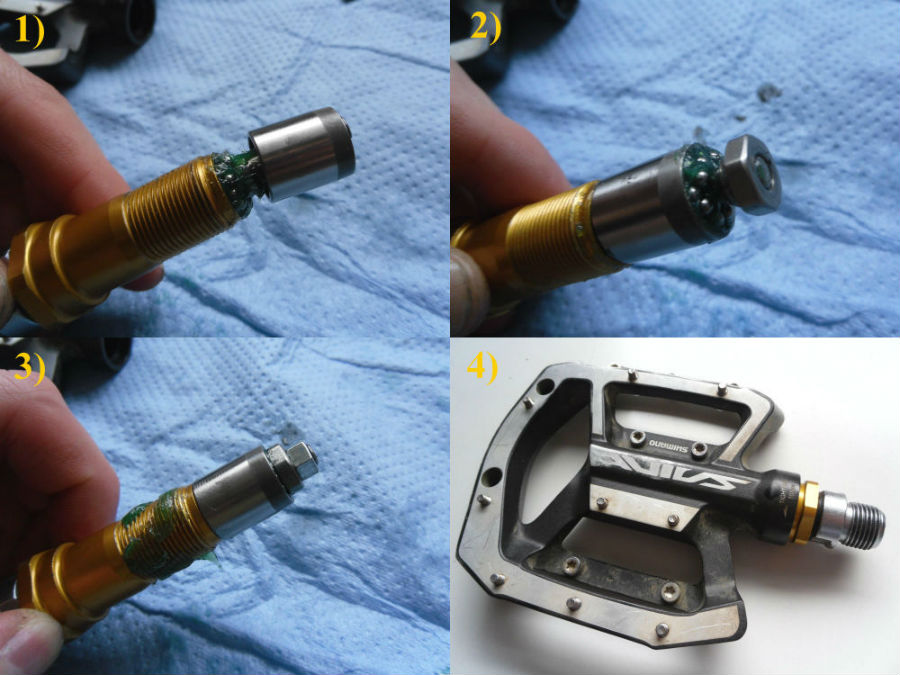

3)
1) Remettre la coupelle, partie grise vers l’extérieur.
2) Graisser, remettre les billes puis revisser l'écrou.
3) Partie la plus minutieuse, trouver le juste milieu, les roulements ne doivent pas gratter et il ne doit pas y avoir de jeu dans la coupelle. Il faut serrer à la main l'écrou puis ensuite le contre-écrou.
4) Graisser le filetage orangé puis revisser, le couple de serrage est assez léger (10 nm).

4)
Graisser le filetage et visser la pédale, vérifier au bout de quelques km qu'aucun jeu ne soit apparu.
